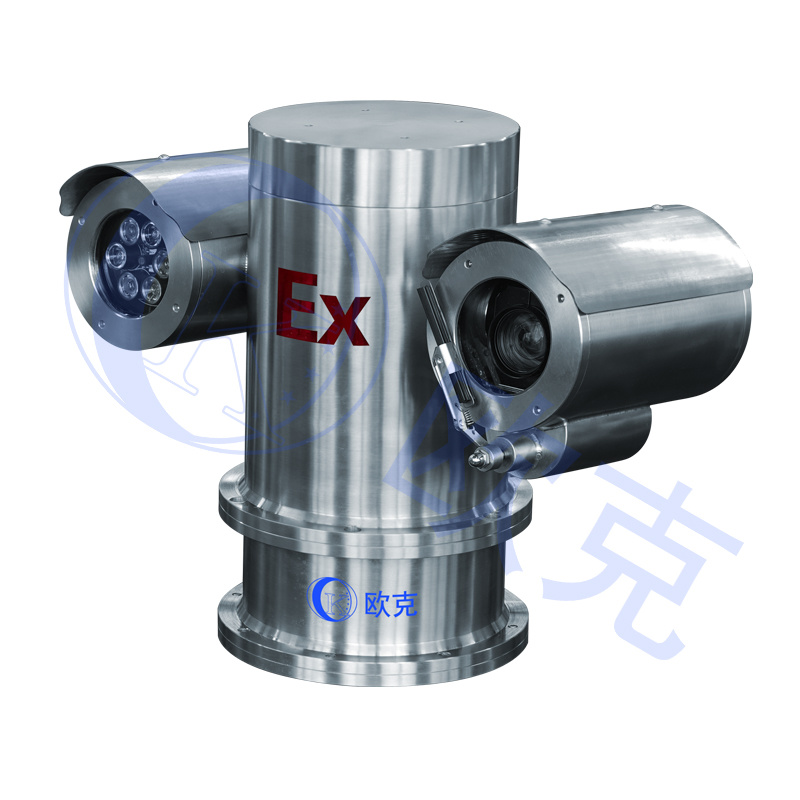

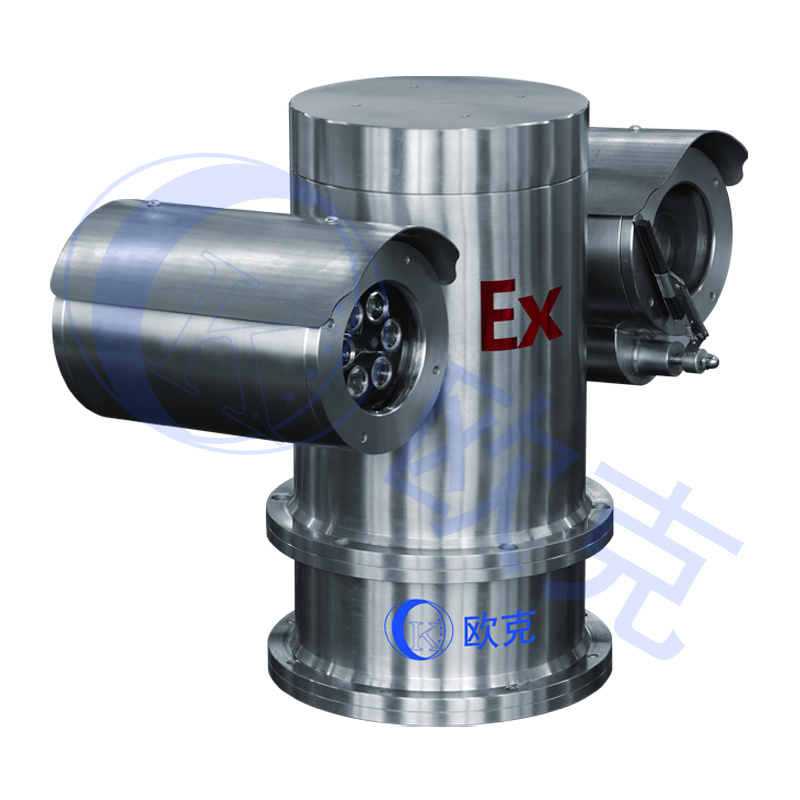

4G防爆云臺攝像機OK-EXCT100GR-RI-20IP-4G

云臺是集網絡遠程監控功能、視頻服務器功能和高清云臺功能為一體的新型網絡云臺。安裝方便、使用簡單，不需要繁瑣的綜合布線。云臺內置小型 WebServer 服務器、網絡視頻服務器、解碼器及機芯，性能穩定可靠。防臺除具有預置點、掃描等基礎功能外，還基于以太網控制，可實現圖像壓縮并通過網絡傳輸給不同用戶；基于 NAS 的遠程集中存儲，可大大方便數據的存儲及調用。云臺內置云臺，采用精密電機驅動，設備反應靈敏、運轉平穩，實現圖像無抖動。您可以通過瀏覽器控制云臺并通過瀏覽器設置云臺參數，如系統參數設置、OSD 顯示設置、巡航路徑設置等參數；通過瀏覽器配置還可實現人臉偵測、越界偵測、區域入侵偵測、車輛檢測等智能功能。云臺可廣泛應用于需要大范圍高清監控的場所，如：河流、森林、公路、鐵路、機場、港口、油田、崗哨、廣場、公園、景區、街道、車站、大型場館、商場、小區外圍等場所。

產品描述
詳細參數
資料下載

制造標準

GB 3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》

GB 3836.2－2010《爆炸性氣體環境用電氣設備第2部分：由隔爆外殼“d”保護的設備》

GB 12476.1-2013《可燃性粉塵環境用電氣設備第1部分：通用要求》

GB 12476.5-2013《可燃性粉塵環境用電氣設備第5部分：通用要求外殼保護型“tD”》

認證資質

國家防爆電氣產品質量監督檢驗中心【CNEX】，防爆標志為ExdⅡCT6Gb/ExtD A21 IP68 T80℃。

使用說明

云臺是集網絡遠程監控功能、視頻服務器功能和高清云臺功能為一體的新型網絡云臺。安裝方便、使用簡單，不需要繁瑣的綜合布線。

云臺內置小型 WebServer 服務器、網絡視頻服務器、解碼器及機芯，性能穩定可靠。防臺除具有預置點、掃描等基礎功能外，還基于以太網控制，可實現圖像壓縮并通過網絡傳輸給不同用戶；基于 NAS 的遠程集中存儲，可大大方便數據的存儲及調用。云臺內置云臺，采用精密電機驅動，設備反應靈敏、運轉平穩，實現圖像無抖動。

您可以通過瀏覽器控制云臺并通過瀏覽器設置云臺參數，如系統參數設置、OSD 顯示設置、巡航路徑設置等參數；通過瀏覽器配置還可實現人臉偵測、越界偵測、區域入侵偵測、車輛檢測等智能功能。

云臺可廣泛應用于需要大范圍高清監控的場所，如：河流、森林、公路、鐵路、機場、港口、油田、崗哨、廣場、公園、景區、街道、車站、大型場館、商場、小區外圍等場所。

內置網絡視頻服務器

• 使用高性能處理芯片及平臺，性能可靠、穩定。

• 精密步進電機驅動，運轉平穩、反應靈敏，定位準確。

• 一體化集成設計，結構緊湊。

• 精巧的機械驅動裝置，支持水平 360 度連續旋轉，無監視盲區。

• 預置點精度偏差小于 0.1°。

• 支持4G全網通遠程無線視頻傳輸，圖像實時流暢。

• 支持手機、平板通過客戶端訪問布控球。

• TF卡存儲，支持雙存儲卡，單張最大支持512G，并外接支持USB2.0移動硬盤存儲；支持圖像回放功能，可在電腦上對錄像文件、圖片進行回放。

• 支持動態調整編碼參數，支持TCP/IP、HTTP、DCHP、DNS、RTP/RTCP、RTSP、PPPOE等協議；支持 ONVIF 等開放互聯協議。

• 支持三碼流傳輸，可根據不同的應用環境選擇使用主碼流、子碼流或者第三碼流。

• 支持基于NAS的遠程集中存儲，存儲數據安全且存儲速度快。

• 支持并可自動識別 Pelco-P、Pelco-D 及私有廠家協議。

• 屏幕菜單設計簡單，可操作性強。

產品功能

掃描功能

云臺支持多種掃描方式，包括自動掃描、垂直掃描、幀掃描、隨機掃描、巡航掃描、花樣掃描和全景掃描等。

預置點功能

云臺支持多個預置點的設置，每個預置點包含云臺水平位置、垂直位置、鏡頭變倍等參數信息，您可通過控制鍵盤、NVR 或客戶端等方式設置和調用預置點。

預置點視頻凍結：該功能開啟后，在調用預置點時，當云臺到達目標預置點方位之前，視頻圖像將停留在調用預置點之前的狀態。

錄像及抓圖功能：云臺支持錄像及抓圖功能。

守望功能：當云臺開啟守望功能，且一段時間內沒有控制信號到來時，如果有預設的自動運行動作，云臺將自動執行該動作。

比例變倍自動調整

云臺比例變倍時，水平和垂直方位的速度將自動隨著變倍倍率變化而變化。當倍率增大時，云臺移動速度自動變慢；當倍率減小時，云臺移動速度自動變快。比例變倍可確保獲得較好的物體跟蹤效果。

背光補償或寬動態功能

• 當打開背光補償功能時，在強光背景下，云臺將自動調節較暗的目標，使目標畫面清晰可見。

• 當打開寬動態時，云臺自動平衡監控畫面中最亮和最暗部分的畫面，以便看到更多監控畫面細節。

事件功能

云臺支持普通事件及 Smart 事件，普通事件包含移動偵測、遮擋報警、視頻丟失、報警輸入/輸出和異常報警；Smart 事件包含音頻異常偵測、人臉偵測、越界偵測、區域入侵偵測、進入/離開區域偵測、徘徊偵測、人員聚集偵測、快速移動偵測、停車偵測、物品遺留偵測及物品拿取偵測等。

掉電記憶：云臺缺省支持掉電記憶功能，即在掉電前某個位置經停留滿選定的時間后，云臺重新上電后即可恢復到掉電前的位置。

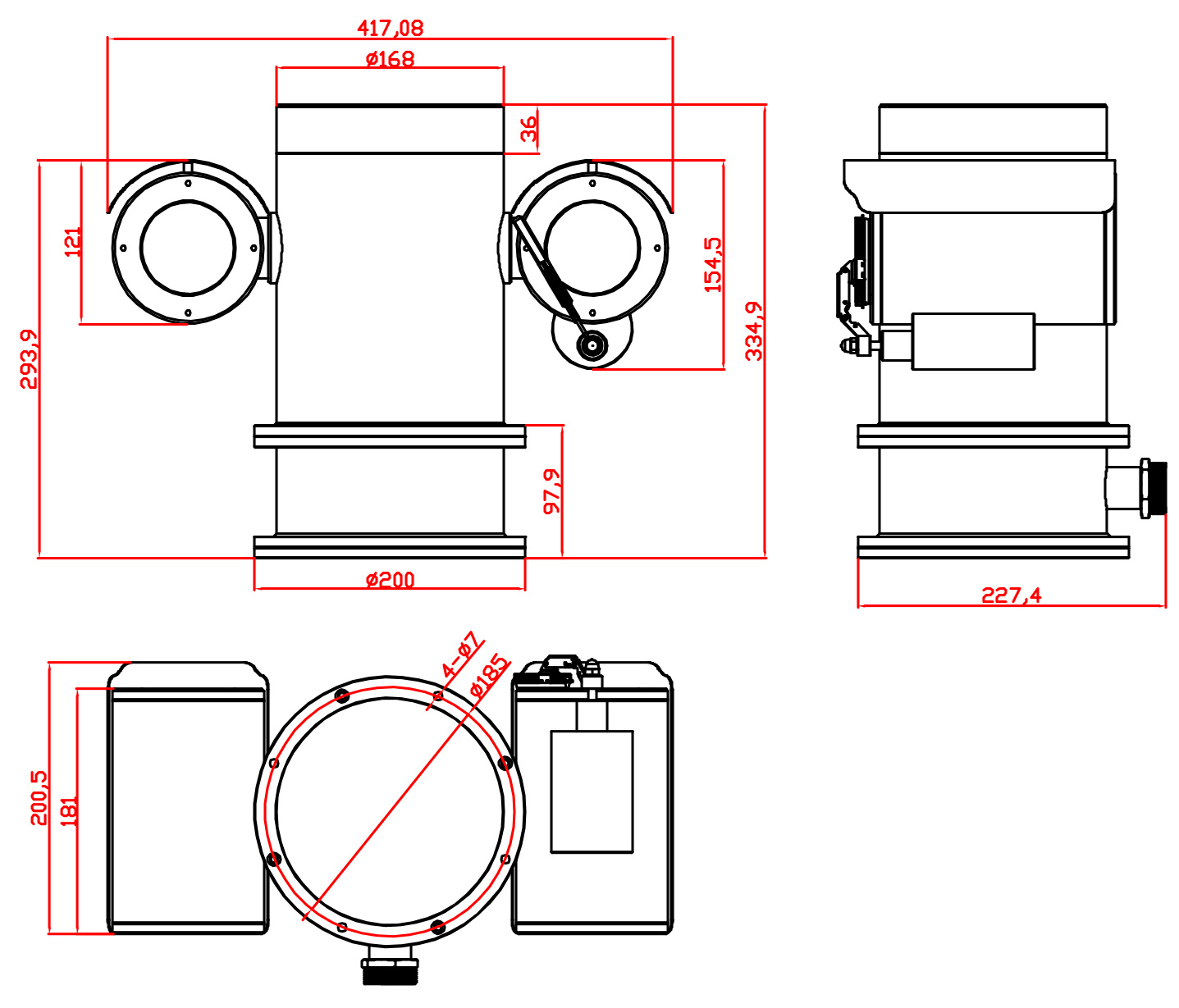

產品尺寸圖：

技術參數：

型號			OK-EXCT100GR-RI-20IP-4G
認證
防爆標志			ExdⅡCT6Gb/ExtD A21 IP68 T80℃
防爆合格證編號			CNEX18.2531X
機械性能
材質			304不銹鋼
表面處理			不銹鋼原色電拋光
防護等級			IP66
旋轉角度			水平0°~360°(連續旋轉),垂直-90°~+90°
旋轉速度			水平0.1°/s~40°/s,垂直0.1°/s~40°/s
通訊方式			RS422/485
通訊協議			Pelco-P/Pelco-D協議自適應
通訊波特率			2,400/4,800/9,600/19,200 bps
接口規格			G-3/4"
重量			≤17kg
自動掃描			1條（菜單控制可設置5條）
自動巡航			1條（菜單控制可設置8條）
尋跡			1條（記錄200條指令）
守望位			可設置1個預置位/1條自動巡航/1條自動掃描/1條尋跡
承載方式			雙側載
最大承載			10Kg
安裝方式			柱裝或壁裝
設備重量			18公斤
電器性能
輸入電壓			AC220V或DC24V
攝像機	圖像傳感器		1/2.8” progressive scan CMOS
	焦距		4.8-120mm ，25倍光學變倍
	最低照度		彩色：0.05ux @ (F1.6 ，AGC ON) ；黑白：0.01 @(F1.6 ，AGC ON)
	分辨率及幀率		主碼流 50Hz:25(19201080、1280960、1280720);60Hz: 30fps(19201080、1280960、1280720) 子碼流 50Hz:25fps(704576,640480,352288);60Hz:30fps(704480,640480,352240)
	視頻壓縮		H.264/H.265
	音頻壓縮		G.722.1、G.711-a law、G.711-u law、 MP2L2、G.726、AAC、 PCM
	日夜轉換模式		自動ICR彩轉黑
工作電流			≤2000mA
紅外		距離	80/100m
		波長	850nm
		開關	Auto(≤10Lux)
電器連接			復合電纜
自動模式			自動巡航或任意設置兩點巡視范圍
預位置			256location(selectable)
預位置精度			預位置精度：（自動校正誤差）
無線制式			4G全網通
環境
環境溫度			（-30℃，+70℃）
大氣壓力			80-106KPa
相對濕度			≤95%RH(+25℃)
